天王寺区にて3階建てビル出入口に後付庇を設置しました。


before1
現況・照明点検
天王寺区の社屋ビルからの依頼で、今までは建物入口に屋根・庇が無く傘を開閉する時に濡れてしまっていました。
メーカー・お客様と相談のうえ後付庇屋根を設置する事にしました。
写真は現状と外灯の事前点検作業です。
horizontal

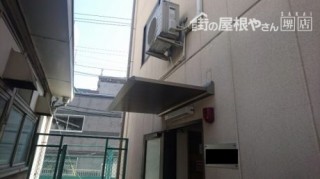

after1
完了
後付庇屋根が完了しました。
敷地境界の制約もあって、最大限の庇屋根寸法で加工して取付ました。
傘の開閉時に雨水で濡れなくなりました。
庇下地部材取付状況
外壁ALCで壁躯体自体が耐力的に劣るので、メーカーと協議し強度計算を示して貰い、貫通ボルトと裏下地アングルで強度補強を図りました。
下地枠を赤矢印位置に上下2本の4ヵ所、計8本で締め付けました。。
外壁打ち側補強下地
耐風・耐力を考慮して、計算書通りのM10のボルト8本で支持固定しました。
保持プレートとして、65×65×6㎜のLアングルを2本使用しました。
ナット頭コーキング充填
ナットは丸座金とスプリングワッシャーをセットのうえズレ防止で、ナット部廻りにコーキングを施しました。
内部小壁下地組
内部の庇下地が取り付いたので、内壁下地を作成しました。
本来はLGSやGLボンドでの下地なのですが、誘導灯取付や庇下地への緩衝を、考えお客様の了承を得て木下地としました。
内壁クロス仕上がり
下地板の不燃石膏ボード(PB12.5㎜)を張り、クロスと貼付廻縁で仕上げました。
器具付復旧で内部完了です。
内部完了
防犯感知器・天井ダウンライトと誘導灯を取付て、点灯確認して内部工事は完了です。
照明の加減で壁が石膏ボード下地のように写りますが、白地のクロスです。

コーナーコーキング
取合いコーキング
奥コーナーコーキング
下地材とボルトとの固定及びレベルを確認の後、庇屋根パネルを取付ボルトで固定しました。
壁取合いとエンドコーナーに樹脂製のキャップを取付、漏水危険ヵ所をコーキングで防水対策をしました。
赤矢印と赤四角の部分で、後々の塗装替えも考慮して変成シリコンを用いました。
これで、雨天時の傘開閉でも雨に濡れなくなります。
この工事のお問い合わせは 0120-04-9346まで
