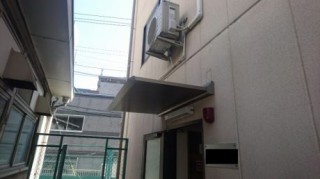

天王寺区にて社屋ビル出入口に雨避け後付庇屋根を設置しました。
社員出入口ドアに屋根が無い為、雨天時に傘の開閉だけで雨に濡れて不便との事で依頼が有り、敷地境界の兼ね合いで後付庇屋根を設置する事になりました。
大阪市天王寺区 その他の工事
ビフォーアフター
工事基本情報
- 施工内容
- その他の工事
- 施工期間
- 1日
- 使用材料
- 後付アルミ庇
- 施工内容その他
- 後付庇屋根取付
- 工事費用
- 22万
天王寺区の社屋ビルより、通路出入口の雨天時で出入りの不便を解消して欲しいとの要望で検討のうえ庇屋根設置を提案しました。
敷地境界の制約が存在し、全面的な屋根が設置出来ないので可能な寸法での後付庇屋根としました。
後付庇を設置するにあたり、庇メーカーに答申しALC外壁(厚み 100)での、耐風・支持強度等を計算して許容出来る下地取付方法を提案指示して貰いました。庇下地枠をM10ボルト8本でALC外壁を貫通し、内側下地L型アングル 65×65×6の2本で外壁を挟み込み、内側下地と座金・スプリングワッシャー・ナットで締め込み、ナット緩み防止のシリコンを塗布しました。
この作業で庇屋根下地の完成です。
内側の小壁施工時の工程状況です。
本来はSGLやGLボンドで壁下地を作りますが、裏側下地鉄骨や金物との緩衝を防ぐためにお客様の了解を得て、木下地で小壁骨下地を組みました。
不燃石膏ボード(プラスターボード 12.5㎜)を下地板に使用して、クロス貼り・貼付天井見切りで内部小壁の仕上げ仕舞いをしました。
避難誘導灯・防犯感知器・天井照明を復旧し、点灯・作動確認して内部工事が終了しました。
計画サイズに加工したアルミ庇パネルを取り付けて、樹脂製のコーナーやエンドキャップをはめ込み仕上げのコーキング処理を施しました。
パネルは下地枠にボルトで繋ぎ、コーナーを枠にはめ込みキャップやコーナーはビス止でパネルと下地に固定します。
壁やパネル・キャップ際からの漏水防止でメーカー指定ヵ所にコーキング処理をしました。(赤印部分)
コーキング材は後々の外壁塗装を考慮して、塗料がのる変成シリコンを用いました。
これにて作業完了で、雨天時の傘開閉する時も雨濡れ解消です。
