こんにちは、街の屋根やさん堺店です。
本日は河内長野市のリピーター様宅で、ボックス（掘り込み）外付けシャッターの取替とシャッターボックス周りに水切りを取付た工事をご紹介します。
工事を行った事で美観性や適切な雨水の流れができ、梅雨対策にも間に合いました。
またシャッター工事の他にも、ガレージ内部の塗装工事も行いましたので塗装工事の様子は後日アップしますね。

リピーター様宅で行った『現地調査』『ボックスガレージ天井・壁の塗装工事』の様子はこちらです
▶河内長野市で天井や壁が剥がれ落ちたボックス（掘り込み）ガレージの現地調査！
▶河内長野市でIPヨウヘキコートを使用したボックスガレージ天井・壁の塗装工事

ガレージ屋根の雨漏り相談
▶和泉市にて雨漏りが発生しているガレージ屋根の調査｜屋根カバー工法をご提案

ボックス（掘り込み）ガレージの外付けシャッター取替工事

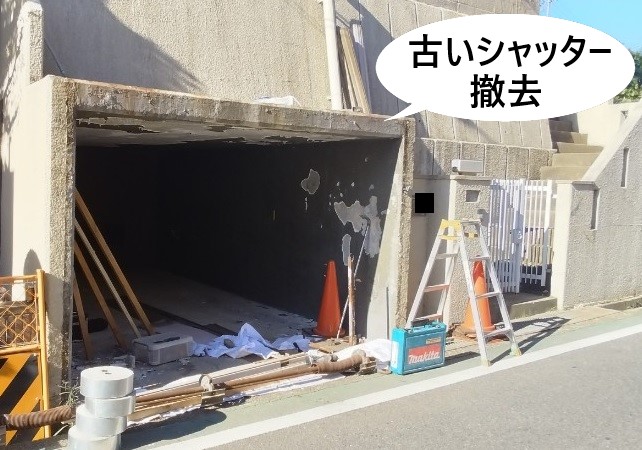

既存の外付けシャッター撤去

古い外付けシャッターを全て取外して撤去しました。
撤去した外付けシャッターは、当店で持ち帰り処分させていただきました。
現場で出た古い材料やゴミが発生する場合は、見積書の処分費で費用を記載していますのでご確認下さいね。

撤去が完了すれば、ボックスガレージへガードフェンスを設置します。
前の道路は交通量が多く現場の安全確保と、防犯対策の為に仮囲いを行いました。

次は、シャッターボックスを取付ける土台を作っていきます。

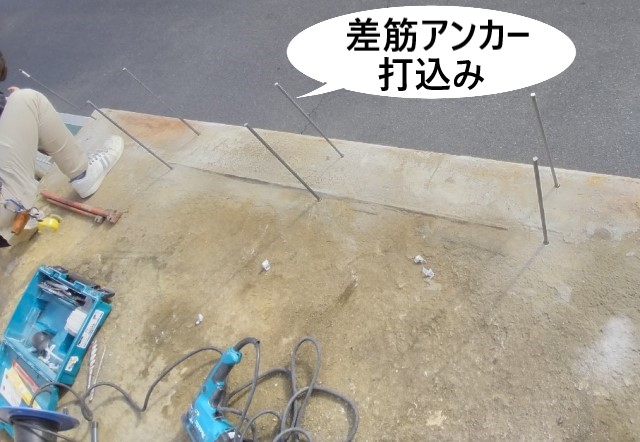

差筋アンカーの打込み

ガレージ上部に差筋アンカーを配置して金槌で打込みました。
コンクリートに差し込み、鉄筋の頭を金槌で叩く事によってコンクリート内に入ったアンカーの先が広がり、鉄筋が抜けなくなるという仕組みです。

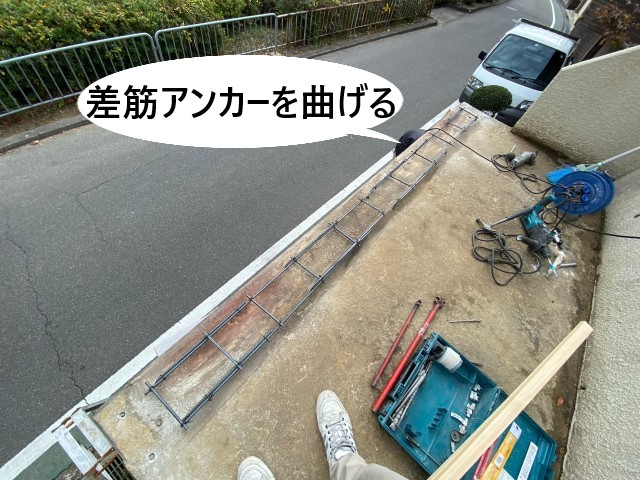

コンクリートの密着を良くする為に、このように差筋アンカーを曲げて土台作りをします。

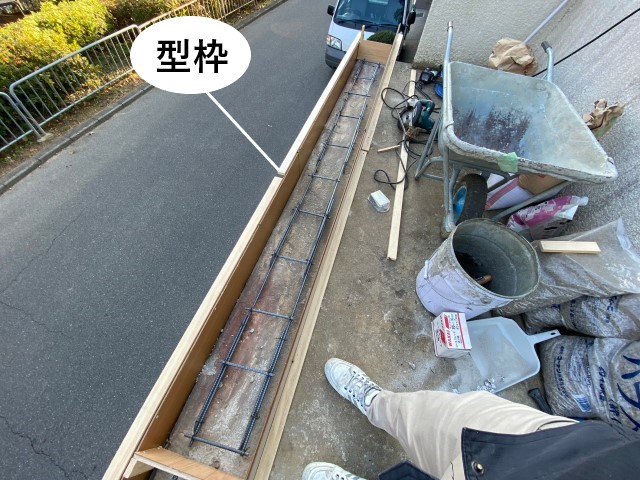

アンカー周りに型枠を作る

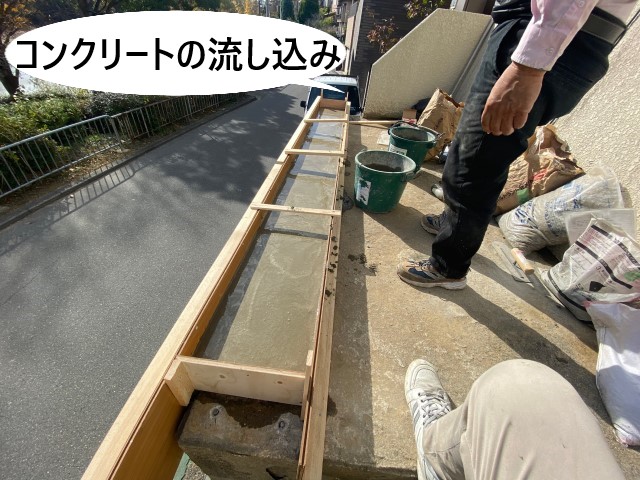

曲げたアンカー周りに型枠を作っていき、完成すれば土台となるコンクリートを流し込んでいきます。
後は、コンクリートの乾きを待ちます。

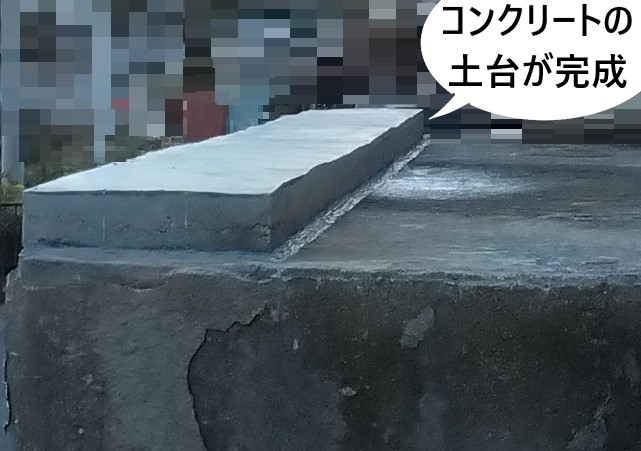

型枠に流し込んだコンクリートが乾き、シャッターボックスを取付ける為の土台が完成しました。

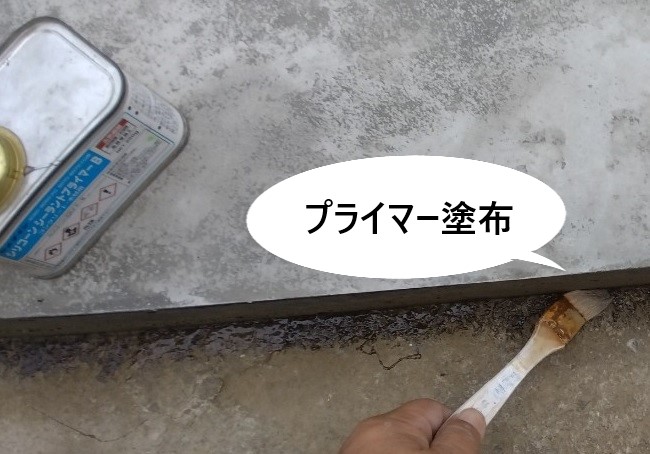

プライマーの塗布

シーリング材の接着性を向上させる為に、コンクリートの土台周りに刷毛を使いプライマーを塗布します。

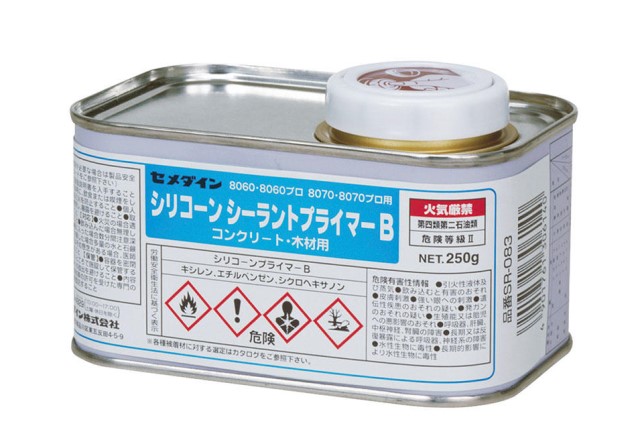

今回はモルタル・コンクリート面への下塗りに適している『セメダイン・シリコーンシーラントプライマーB』を使用しました。
プライマーとは、部材により良く接着剤やシーリング・塗料を付きやすくする為の下地を作る接着剤の一種です。
※SEMEDINEの画像参照

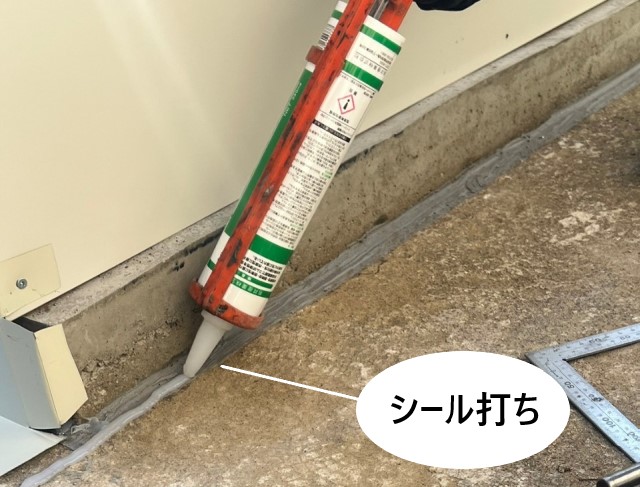

捨てシールを打つ

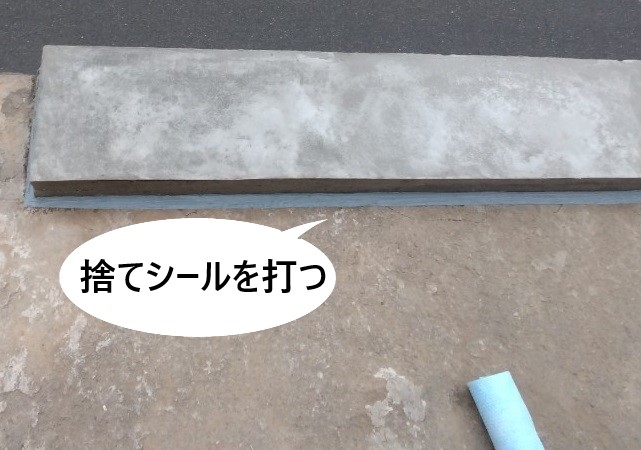

プライマーを塗布した土台周りに、捨てシールを打ちます。
シールとはシーリングの事で、下地の段階で漏水を防止する為のシーリング処理を指します。

土台が完成すれば、外付けシャッターの取替工事が始ります。

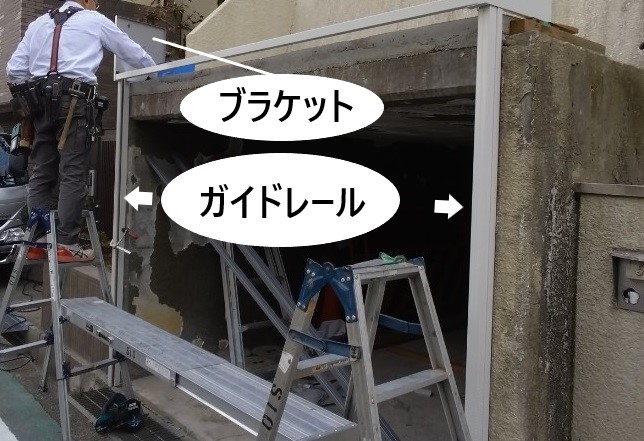

シャッターレールの取付

まずはシャッターレールの取付から始めます。
両脇にガイドレールとシャッターボックスに使用されるブラケットを取付ました。
施工は、メーカーの営業担当より指示を受けた専属の職人さんが現場に派遣され行います。

ガイドレールシャッターを開閉するスラット（カーテン部分に使われる細長い板状の部材）の通り道となり、風に煽られないようにしっかり支える役割があります。

ブラケットシャッターボックスの両脇に使用される部品です。
両脇のカバーのような部品ですが、シャッター本体を支える土台となる重要な部品です。

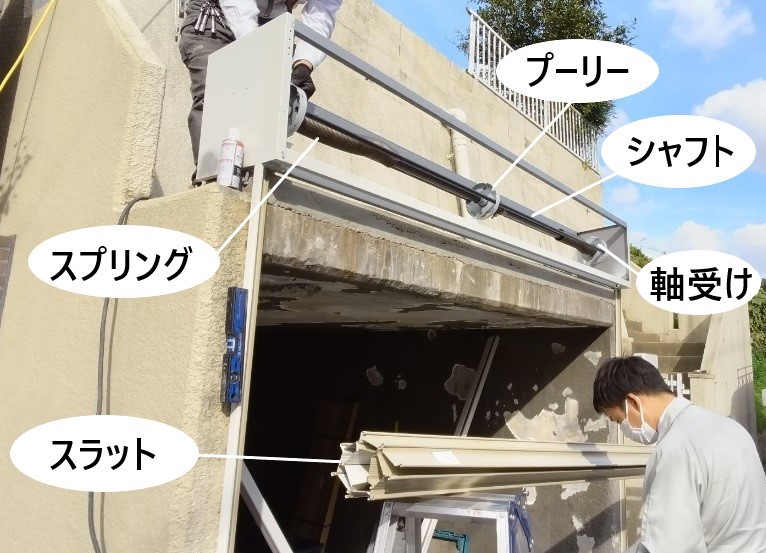

シャッター必要部材の取付

シャッターレールの取付が終われば、スプリング（バネ）などの必要部材を取付けて行きますよ。

スプリングシャッタースラットを巻き上げる為の部品です。
シャッタースラットを巻き取るシャフトに装着され、重たいスラットを開閉させるのに役立ちます。

軸受けブラケットに付いている部品の一つで、シャフト（軸）を支えている部位です。
軸受けに何かあれば、シャフトごとスプリングやシャッタースラットが落ちてしまうのです。

シャフトスプリングの真ん中に入っていて、スプリングを支えている軸となる部品です。

プーリーシャフトの両側や両側と中央に取付られた滑車です。
円盤のような形をし、シャッターの開閉補助する役割がある大切な部品の一つです。

スラットシャッターカーテン部分を構成する主な部材です。
一般的に長方形などの細長い板状の部材が、蛇腹状に連なっいているものです。

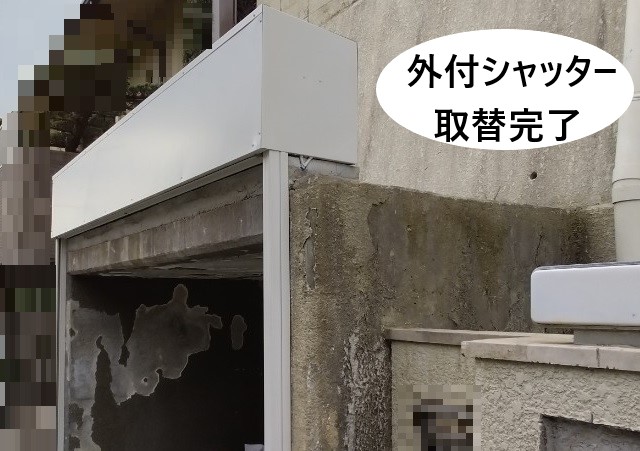

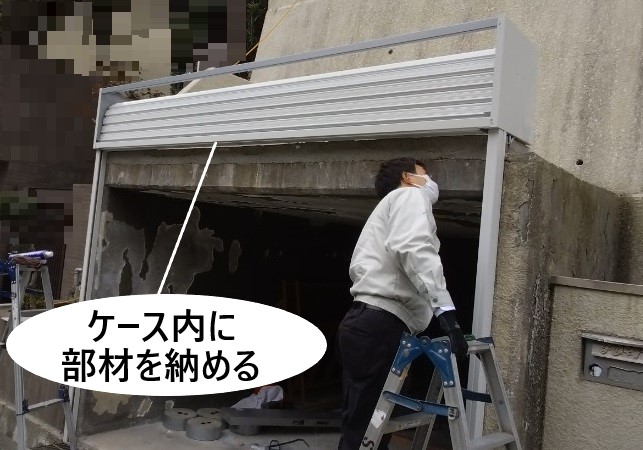

ケース内に部材を納め外付けシャッター取替工事完了

スプリングやスラットをケース内に納めシャッターボックスの取付まで終われば、メーカーによる外付シャッター取替工事が完了です。
最終確認として、メーカーの営業担当が納まりや動作を見て問題は何もありませんでした。

シャッターボックス土台周辺に水切り取付

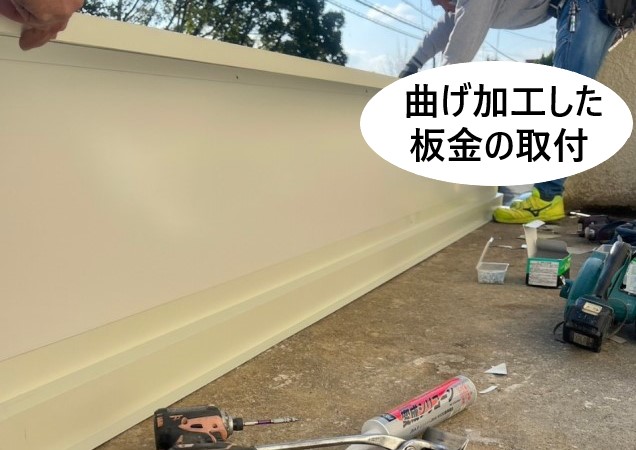

メーカー→板金職人にバトンタッチして、最終工程の曲げ加工した板金・水切りをシャッターボックス土台周辺に取付けて行きますよ！

側面の水切り取付

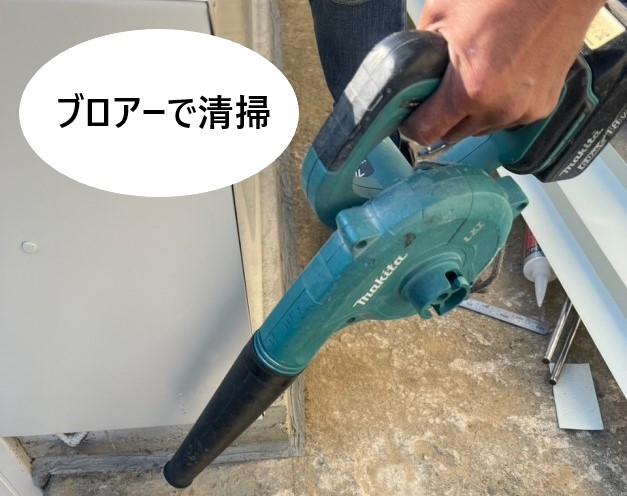

まずは、ホコリなどをブロアーで清掃を行いシール（シーリング）を打っていきます。

【関連記事】
▶シーリングやコーキングの種類や使用方法

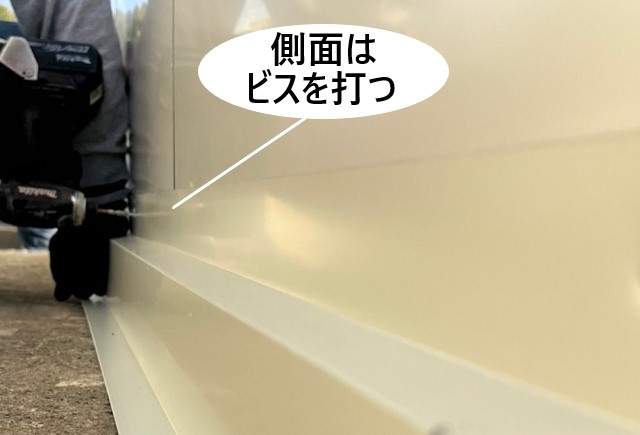

シャッターボックス側面には、水の通り道を作る為に曲げ加工した板金・水切りを取付てビスで固定しました。
今回は雨が内部に入らないようにする為に、どうしても必要な所だけにビス打ちを行っています。
ビスの頭には、雨水が入らないようにコーキングを充填しているので安心です。

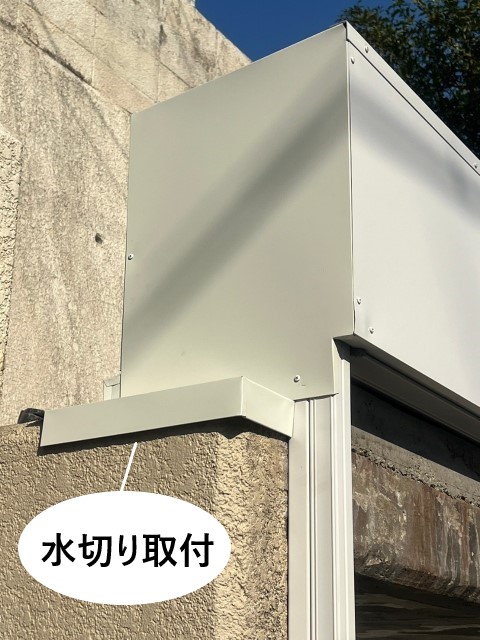

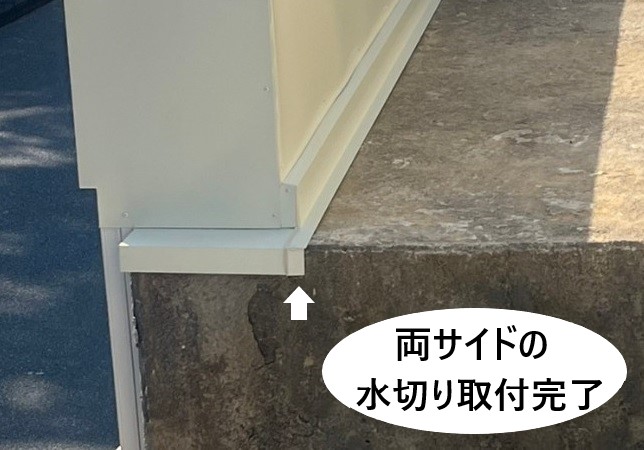

両サイドにも水切りを取付ます

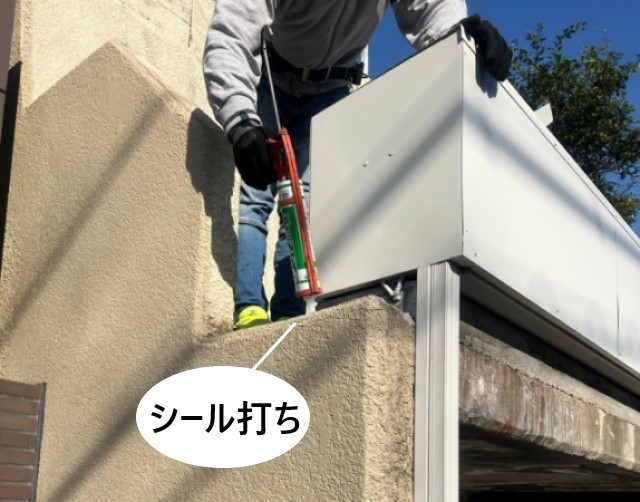

両サイドの水切りも側面と同様にシールを打ってから、水切りを取付る作業に取り掛かりました。

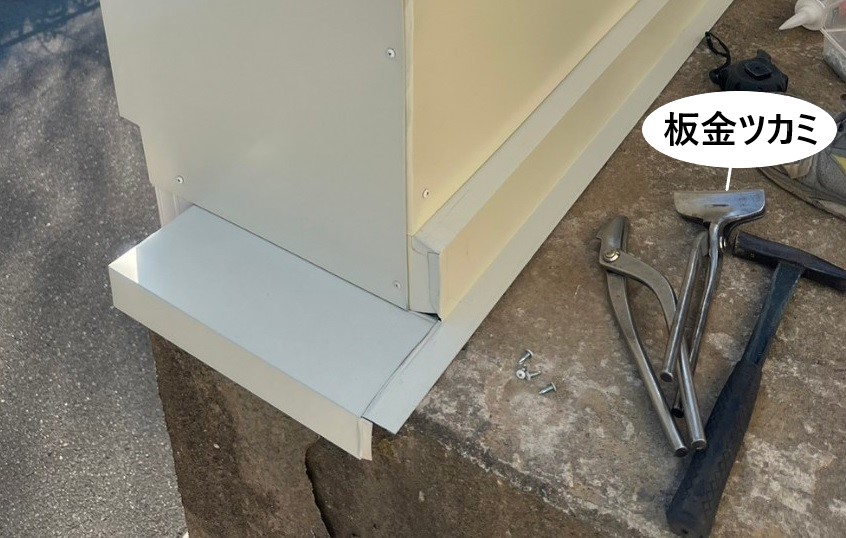

水切りの取付には、板金ツカミ（掴みばさみ）を使用しました。

取付方法は、板金ツカミでコーナー部分をを90度に折り曲げギュッと締め付けて、このように水が入らないようにしました。

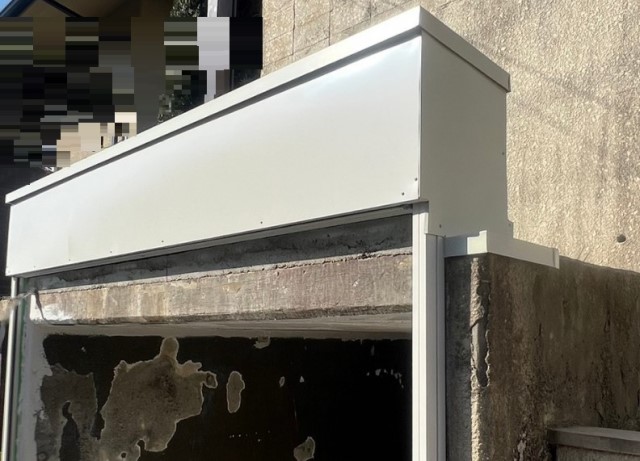

外付けシャッター取替工事と水切り取付が完了

外付けシャッター取替工事と、シャッターボックス土台周辺への水切り取付が全て完了しました。
リピーター様も新しくなった外付けシャッターをご覧になって、『見た目も綺麗だし、水がちゃんと流れるようにしてくれてありがとうね』と喜んでいただけました。
二重に水切りを取付けた事で、雨水が水切りを伝い道路側へ適切に排水されます。
